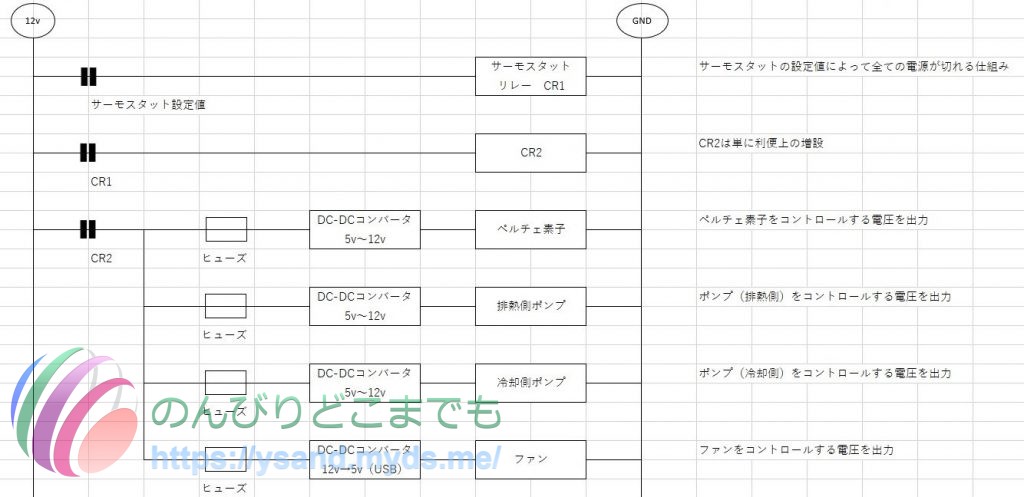

節電仕様にするために、ちょっと大まかな電気図、シーケンス図を書いてみました。
前回の記事↓
エクセルなので、細かいことは端折ってます。
適当と言えば適当ですが、頭の整理にはちょうどいい感じの図ですかね。
要するにサーモスタットの温度設定で電源を制御したいと思います。
まぁ、普通のエアコンと同じですよね。
冷えすぎたら、止めたいし、電気の無駄をストップしたいですよね。
しかし、なんか、段々、豪華になっていってますね。
まぁ、でも、最近の中華のオモチャは面白いので、利用してみましょう。
安いので買いやすいので、おススメです。
温コン（サーモスタット）は￥５８０でした。
テストしましたけど、ちゃんとしてます。
リレー制御です。電気工作って感じになって来ました。ｗｗｗ
ペルチェ素子の電圧をコントロールするのはこれです。
DC-DCコンバーター、電圧の変更ですね。
￥1,488でした。
テストした感じでは結構、表示電圧と共立のデジタルテスターの値がピッタリなので、ビックリしました。
結構、ちゃんとしているんだなぁ。
ポンプと電圧コントロールは検索中です。
もうちょっと安いのないかな。と思ってます。
ファンの電源もどうしようか迷ってます。
まぁ、趣味のことなので、梅雨明けまでになんとかなればいいかな。
最後に、こういった自作で作成するものですので、この記事を読んで自作されても、感電や水漏れなどは当方の責任に無い旨をご理解ください。
この記事には続きがありますので、続きを読むときは下の記事をクリックしてください。
もしくは、トップにあるカテゴリーから一番左にある「車とバイク」→「車中泊」→「車中泊用自作クーラー」でもOKです。
