Arduino　ESP-32S NodeMCU-32S　DHT11　温湿度センサー　「外部からのエアコン制御」への道　その３

さて、ESP-32Sの動作チェックが確認できましたので、続いて温度と湿度を同時に測れるセンサーDHT11を利用して見ましょう。

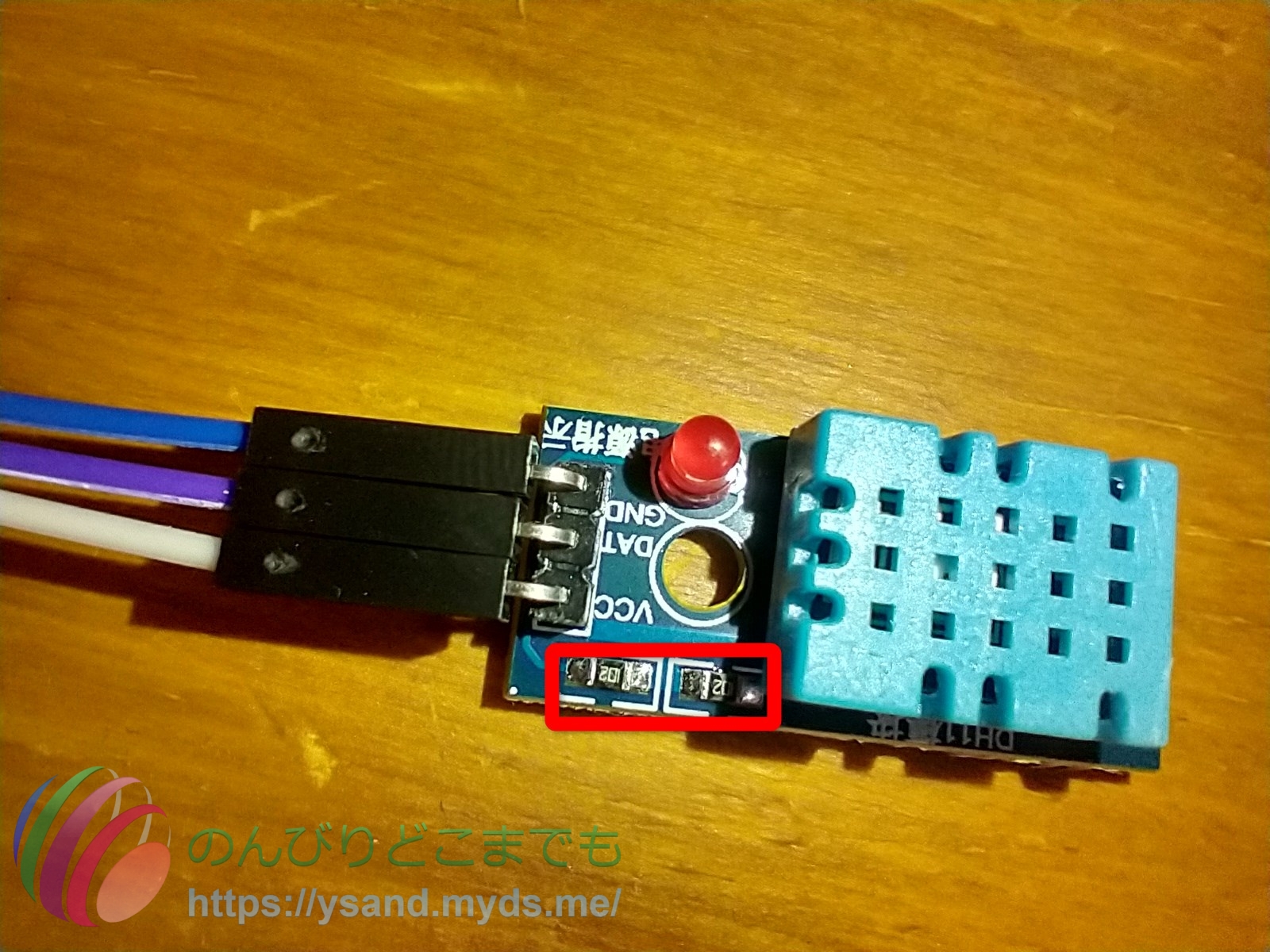

購入したDHT11ですがあらかじめ20KΩのプルアップ抵抗が付いていて便利でした。

赤線内が抵抗10KΩ2個でした。

現在使用しているESP32と温度センサー↓

ESP32 ESP-WROOM-32 開発ボード USBインターフェース付き技適取得済

Amazon 楽天市場

アマゾンだと同じものは以下が同等品でした。

SHILLEHTEK DHT11 温度および湿度センサーモジュール LED およびケーブル付き – アルドゥイーノ、Raspberry…

Amazon 楽天市場

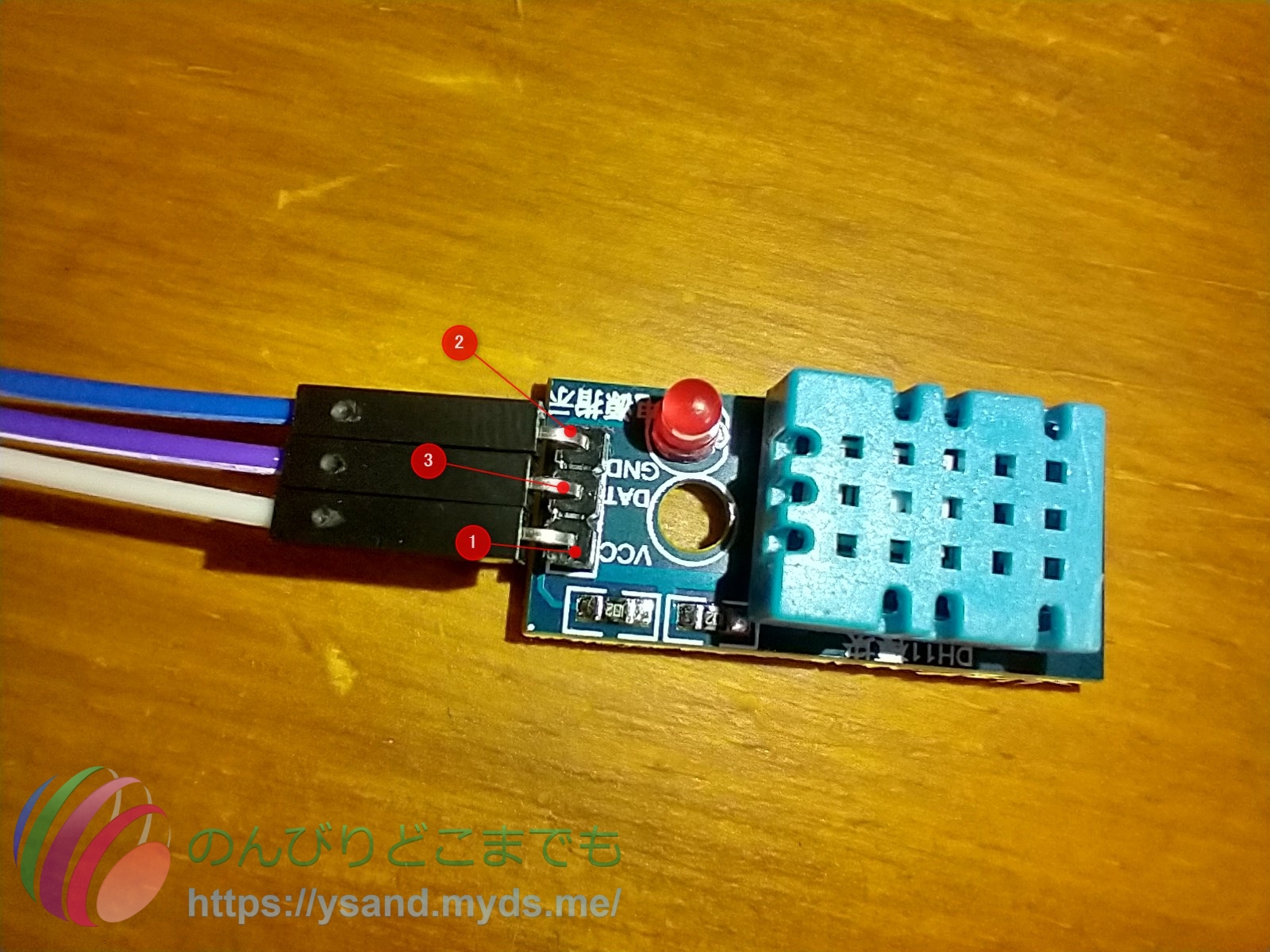

プルアップ抵抗を使う必要が無い為、直結できますので配線が楽です。

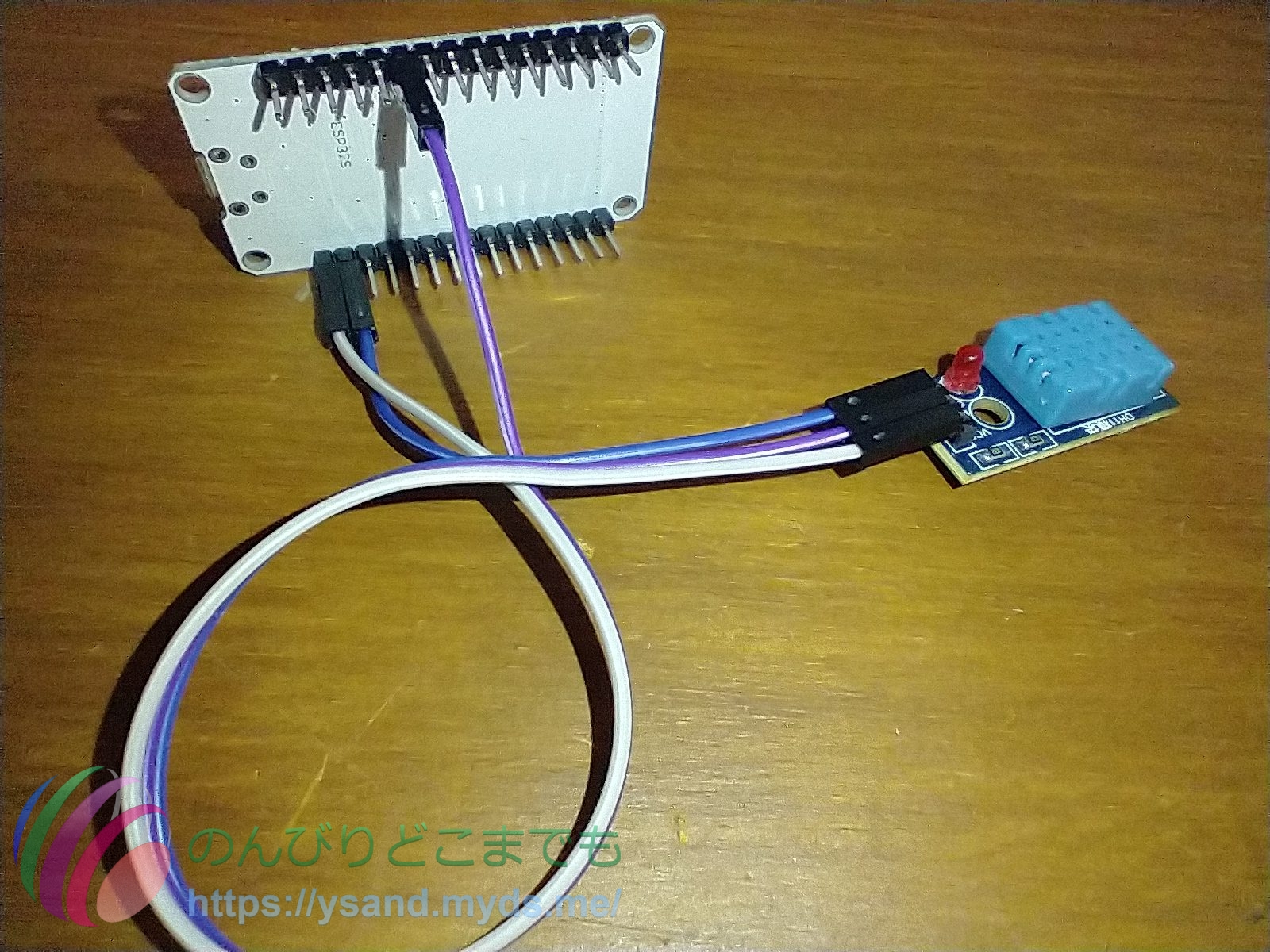

配線は以下にしました。

プログラムはちょっと手間が掛かります。

Arduino IDEにDHT11ライブラリをインストール

Arduino IDEでDHT11ライブラリをインストールします。

AdafruitのDHT sensor libraryとAdafruit Unified Sensorをインストールします。

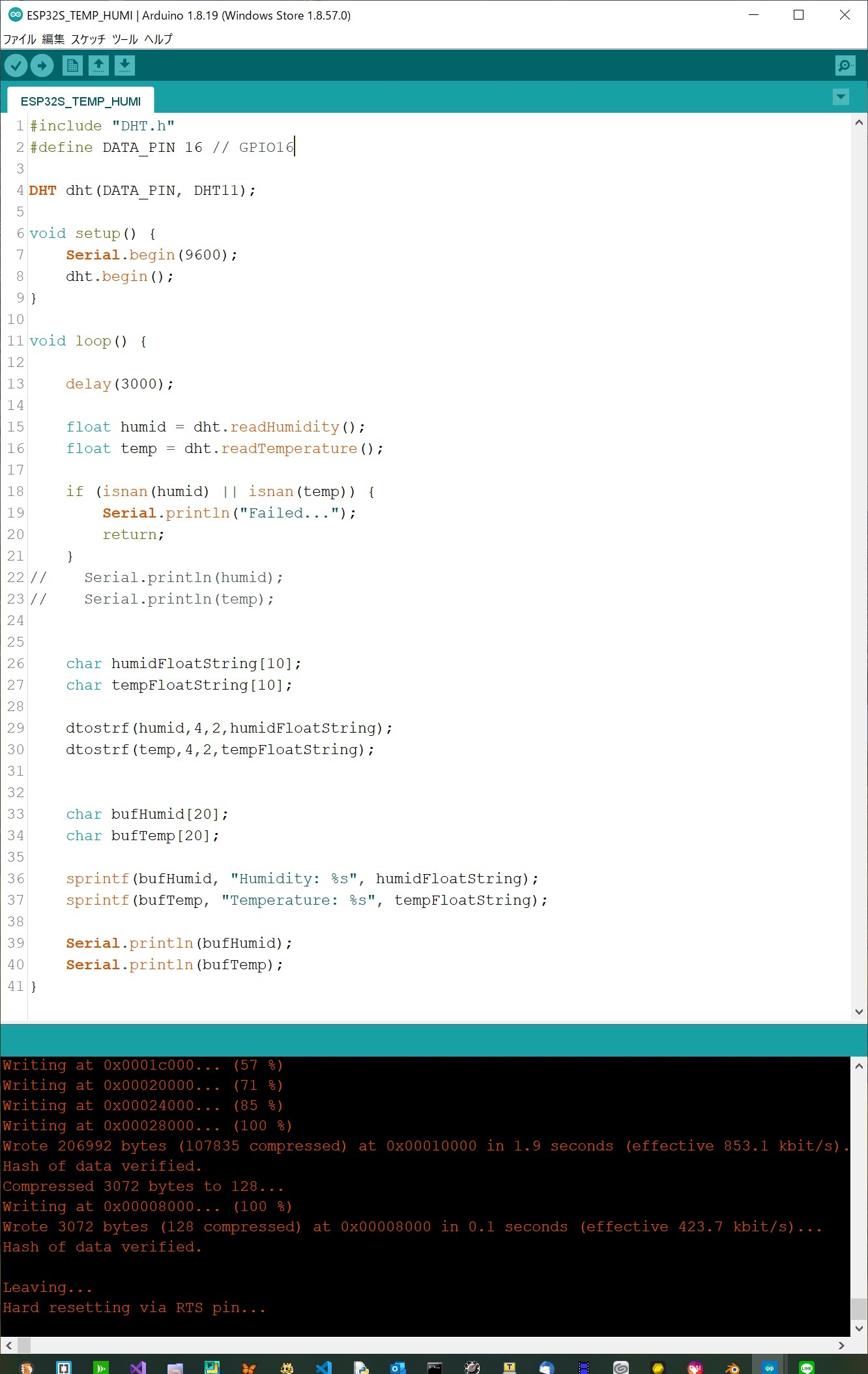

プログラムは参考にさせて頂いたサイトより利用させて頂きました。

2行目のPIN 16だけ変更しただけです。


#include "DHT.h"
#define DATA_PIN 16 // GPIO16

DHT dht(DATA_PIN, DHT11);

void setup() {
    Serial.begin(9600);
    dht.begin();
}

void loop() {

    delay(3000);

    float humid = dht.readHumidity();
    float temp = dht.readTemperature();

    if (isnan(humid) || isnan(temp)) {
        Serial.println("Failed...");
        return;
    }
//    Serial.println(humid);
//    Serial.println(temp);


    char humidFloatString[10];
    char tempFloatString[10];

    dtostrf(humid,4,2,humidFloatString);
    dtostrf(temp,4,2,tempFloatString);


    char bufHumid[20];
    char bufTemp[20];

    sprintf(bufHumid, "Humidity: %s", humidFloatString);
    sprintf(bufTemp, "Temperature: %s", tempFloatString);

    Serial.println(bufHumid);
    Serial.println(bufTemp);
}
